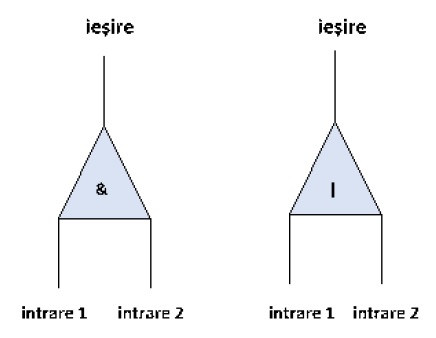

Costel este pasionat de circuitele logice. El are la dispoziție două tipuri de circuite logice simple: circuit ȘI
, respectiv circuit SAU
. Circuitele logice simple au două intrări și o ieșire.
La fiecare intrare în circuit se poate introduce un bit 0
sau un bit 1
, iar circuitul este capabil să calculeze operația logică respectivă (ȘI
ori SAU
) și să trimită rezultatul obținut la ieșire. Costel a învățat că poate combina mai multe circuite simple pentru a obține circuite complexe astfel: leagă ieșirea unui circuit de orice tip la una din intrările altui circuit, deci rezultatul obținut la ieșirea dintr-un circuit se transmite la intrarea celuilalt. În acest fel se pot construi circuite complexe, care au mai multe intrări și o singură ieșire.
Ultima descoperire a lui Costel este circuitul logic piramidal (prescurtat CLP), care are structura următoare:
- Circuitul cu un singur nivel este cel mai simplu tip de circuit și este compus dintr-un circuit
ȘI
ori dintr-un circuitSAU
; - Pentru un circuit cu mai multe nivele avem:
- pe nivelul 1
se găsește un singur circuit (ȘI
ori SAU
);
– pe nivelul 2
se găsesc două circuite simple de oricare tip; ieșirea primului circuit este conectată la intrarea 1
a circuitului de pe nivelul 1
, iar ieșirea celui de-al doilea circuit este conectată la intrarea 2
a circuitului de pe nivelul 1
;
– pe nivelul N
sunt 2
N-1
circuite simple; ieșirile primelor două circuite de pe linia N
sunt conectate la intrările primului circuit de pe nivelul N - 1
, ieșirile următoarelor două sunt conectate la intrările celui de-al doilea circuit de pe linia N - 1
etc;

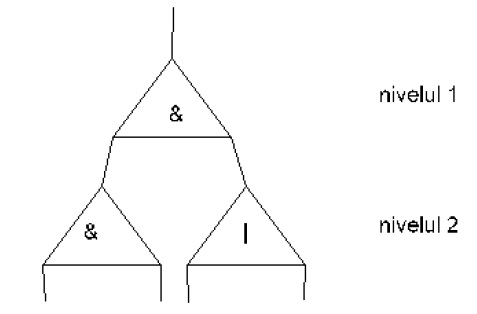

Exemplu de CLP cu 2 nivele:
Într-un CLP cu N
nivele avem 2
N
intrări, corespunzătoare circuitelor de pe nivelul N
. La fiecare intrare se poate introduce un bit 0
sau un bit 1
, deci un șir de 2
N
biți.

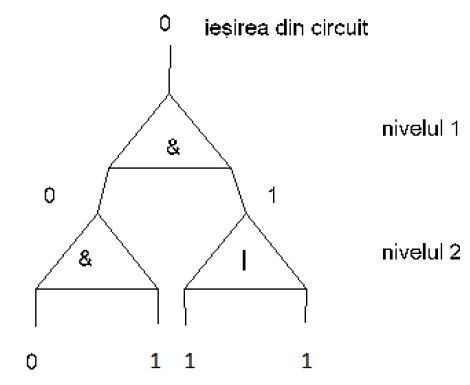

Pentru circuitul din figura de mai sus presupunem că la cele patru intrări ale circuitelor de pe nivelul 2
avem, în ordine, biții 0111
. La ieșirea din circuit (ieșirea circuitului simplu de pe primul nivel) se obține valoarea 0
, deoarece acest circuit este echivalent cu expresia logică ((0 și 1
) și (1 sau 1
)).
Cerința 1 (30 de puncte)
Pentru un CLP dat, cu N
nivele și pentru K
șiruri de biți date la intrarea circuitului, să se determine, pentru fiecare șir, valoarea calculată la ieșirea din circuit.
Cerința 2 (70 de puncte)
Pentru un CLP dat, cu N
nivele și cunoscând valoarea obținută la ieșire (0
sau 1
), să se determine numărul șirurilor de biți distincte ce pot fi date la intrare pentru a se obține valoarea specificată la ieșire. Rezultatul poate fi un număr foarte mare, de aceea el se va afișa modulo 666013
.
Date de intrare
Pe prima linie a fișierului logic.in
se găsește un număr natural C
(C = 1
pentru cerința 1
, respectiv C = 2
pentru cerința 2
). Pe a doua linie se găsește numărul natural N
, reprezentând numărul de nivele ale circuitului; Pe următoarele N
linii (linii de la 3
la N + 2
) se găsește descrierea circuitului, fără spații între caractere, astfel:
- pe linia 3 un caracter
&
sau|
, unde prin caracterul ‘&’ se codifică un circuitȘI
, iar prin caracterul|
se codifică un circuitSAU
; - pe linia 4 două caractere din mulțimea
{&, |}
; - pe linia 5 patru caractere din mulțimea
{&, |}
; - …
- pe linia N + 2 avem
2
N-1
caractere mulțimea{&, |}
;
Pentru cerința 1:
- Pe linia N + 3 avem un număr natural
K
, reprezentând numărul șirurilor de biți date la intrarea în circuit; - Pe fiecare dintre următoarele
K
linii avem câte un șir compus din2
N
biți (caractere0
sau1
), reprezentând șirul de biți dat la intrare;
Pentru cerința 2:
- Pe linia N + 3 avem un număr natural din mulțimea
{0, 1}
, reprezentând valoarea pe care circuitul trebuie să o scoată la ieșire.
Date de ieșire
Pentru cerința 1 se vor afișa în fișierul logic.out
, pe linii separate, K
numere naturale din mulțimea {0, 1}
, cu semnificația din enunț. Pentru cerința 2 se va afișa în fișierul logic.out
un număr natural cu semnificația din enunț.
Restricții și precizări
1 ≤ N ≤ 8
1 ≤ K ≤ 10
- Tabelele operațiilor logice sunt:
Exemplul 1:
logic.in
1 2 & &| 3 1101 0100 1000
logic.out
1 0 0
Explicație
C = 1
, deci rezovăm cerința 1. Pentru șirul de biți 1101
valoarea obținută la ieșirea din circuit este rezultatul evaluării expresiei: ((1 și 1) și (1 sau 0)) = (1 și 1) = 1
.
Pentru șirul de biți 0100
valoarea obținută la ieșirea din circuit este rezultatul evaluării expresiei:
((0 și 1) și (0 sau 0)) = (0 și 0) = 0
Pentru șirul de biți 1000
valoarea obținută la ieșirea din circuit este rezultatul evaluării expresiei:
((1 și 0) și (0 sau 0) = (0 și 0) = 0
Exemplul 2:
logic.in
2 2 & &| 1
logic.out
3
Explicație
C = 2
, deci rezovăm cerința 1. Sunt 3
șiruri de 4
biți pentru care se obține valoarea 1
la ieșirea din
circuit: 1101
, 1110
, 1111
.
